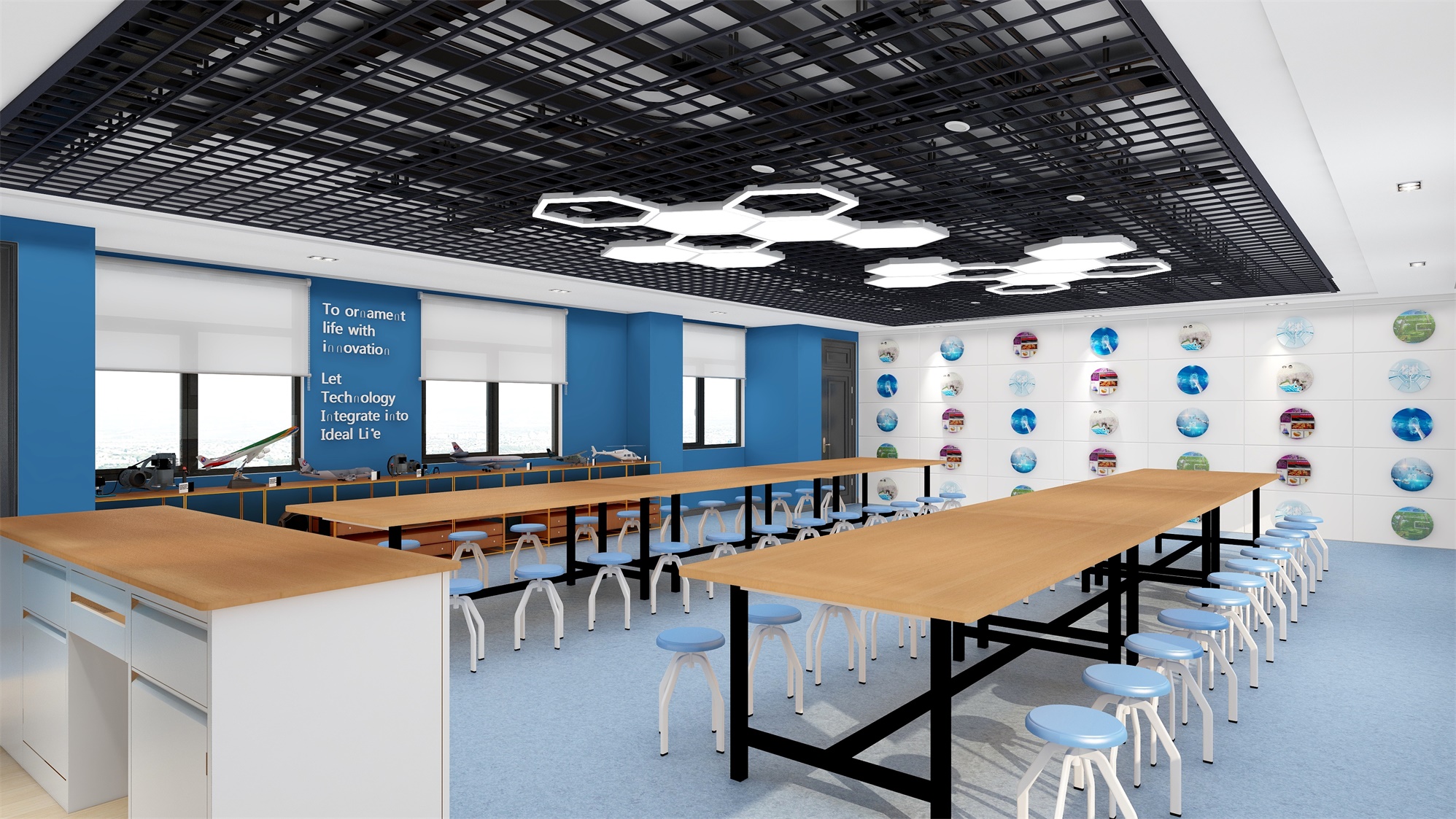

劳技教室新型机械装配与调整技术综合实训主要培养学生识读和绘制装配图和零件图、钳工基本操作、零件和机构的装配工艺与调整、装配质量检验等技能。

　　一、特点

　　1.适用范围广。该劳技教室设计基于机械装配与调整技术中钳工的基本操作、装配、测量与调整、质量检验，能够满足实践教学、工程训练和职业技能竟赛的需要。

　　2.模块化设计由多种机械工作台组成，可以独立训练，也可以综合训练。如：二维工作台、多级变速箱、间歌转盘、打孔机构等。

　　3.全面培养学生的机械图纸阅读、常用工具和量具的选择和使用、机械零件和机构的加工与调整、装配质量检验等综合能力。

　　二、组成和功能

　　该劳技教室主要由训练平台、动力源、机械安装调整对象（机械传动机构、多级齿轮箱、二维工作台、间歇旋转工作台、打孔机构等组成。）、钳工常用工具、量具等组合。

　　1.实训平台：劳技教室采用铁质双层亚光密纹喷涂结构，包括操作区和机械安装调整区。操作区主要由实木台面、橡胶垫等组成。装配工用来加工和装配各种机械零件；机械安装与调整区采用铸造操作台，学生可以在上面安装和调整各种机械机构。

　　2.机械传动机构：劳技教室主要由同步带、链条、齿轮、蜗杆等传动机构组成；学生通过在平台上的安装、调整和检测，掌握机械传动机构的装配和调整技能。

　　3.多级变速箱：劳技教室有两轴三级变速输出，其中一级有正反转功能，顶部有有机玻璃保护。主要由箱体、齿轮、花键轴、隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换挡机构等组成。可以完成多级变速箱的装配工艺培训。

4.#2D工作台：主要由滚珠丝杠、直线导轨、台面、垫块、轴承、支架、端盖等组成。分为上下两层，下层由多级变速箱通过齿轮传动控制实现工作台的往复运动，工作台配有行程开关实现限位保护功能，上层可以手动控制；能完成直线导轨、滚珠丝杠、二维工作台的装配工艺和精度检测培训。

　　5.减速器：劳技教室主要由直齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成。能完成减速器的装配工艺培训。

　　6.间歇转盘：劳技教室主要由四槽滑轮机构、蜗轮、推力球轴承、角接触轴承、台面、支架等组成。多级变速箱通过链传动、齿轮传动、蜗轮传动和四槽滑轮机构实现分度后的间歇转动功能；能够完成蜗轮、四槽轮、轴承等的组装和调整培训。

　　7.冲床机构：劳技教室主要由曲轴、连杆、滑块、支架、轴承等组成。与间歇式转台配合，实现压制功能的模拟。能完成冲床机构的装配工艺培训。

　　8.电源：劳技教室交流减速电机、调速器、电源控制箱等。为机械系统提供动力源。电源控制箱设有调速电机电源接口和行程开关接口。

　　9.组装调整工具：劳技教室主要有套装工具（34件）、台虎钳、划线板、拉具、铜棒、冲击套、链刀、冲击扳手。成套工具包括工具箱、内六角扳手、活动扳手、锉刀、丝推、铰链杆、量规、样品冲头、锤子、模具、模座、螺丝刀、锯弓、尖嘴钳、老虎钳等。

　　10.常用量具：劳技教室主要由游标卡尺、游标量角器、宽度尺、百分表、千分尺、塞尺、水平尺等组成。通过量具测量，学生可以掌握常用量具的使用方法和机械装配的检测方法。
